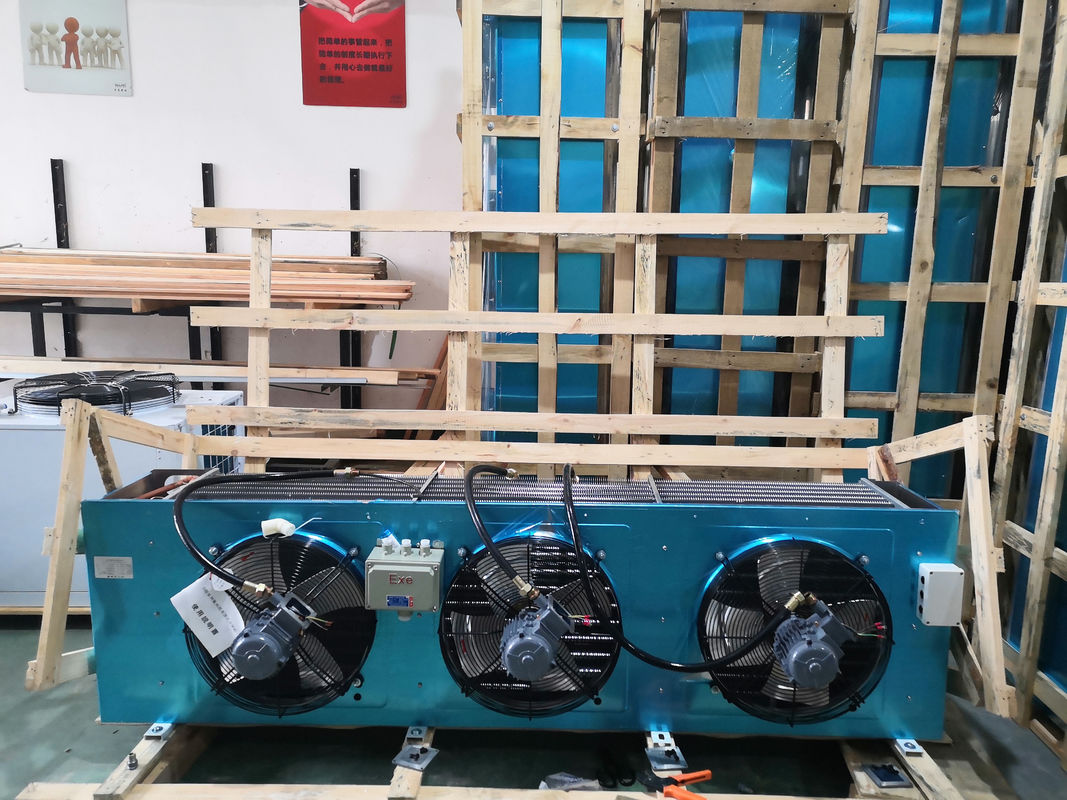

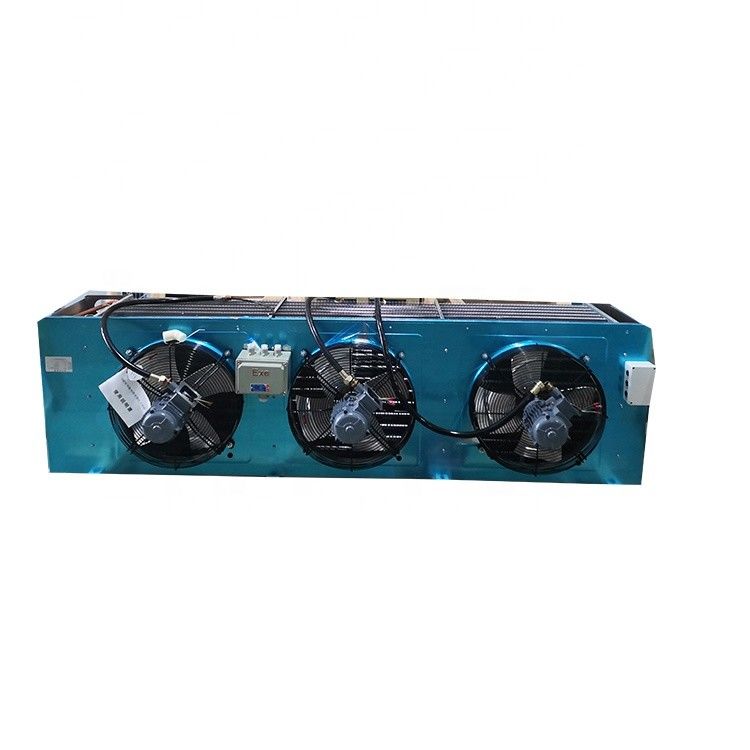

Chemische explosiebestendige van de D-Type de luchtkoeler in drie stadia evaporatorr404a koude ruimte

Plaats van herkomst Shanghai, China
Merknaam KUB
Certificering CE
Modelnummer DD/100
Min. bestelaantal 10
Verpakking Details Karton
Levertijd 25
Betalingscondities L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen 1000 Stuk/Stukken per Jaar

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Voorwaarde Nieuw Gewicht (kg) 200
Video uitgaand-inspectie Verstrekt Marketing Type Gewoon Product
Kerncomponenten MOTOR Plaats van Oorsprong Shanghai, China
Garantie 1 jaar, 1 Jaar Capaciteitstype Ventilatormotor
Koelmiddel R22/R134a /R404a merk KUB
Na de Garantiedienst Onlineondersteuning Toepasselijke Industrie Hotels, Kledingstukwinkels, Bouwmateriaalwinkels, MachinesReparatiewerkplaatsen, Productieinstallati
Toonzaalplaats Niets Het Rapport van de machinestest Verstrekt
Garantie van kerncomponenten 1 jaar Type Koeler
Merknaam KUB Producttype koude ruimteevaporator
Productnaam verdampingskoeler Voltage 380v/3ph/50hz
MOQ 1
Hoog licht

R22 het Type van D Evaporator

,

R404a Koude Zaal Luchtkoeler

,

Hotels Koude Zaal Luchtkoeler

Laat een bericht achter
Productomschrijving
Chemische explosiebestendige van de D-Type de luchtkoeler in drie stadia evaporatorr404a koude ruimte
Eigenschappen van explosiebestendige motoren

(1) voldoe aan de vereisten van stijgen-veiligheid de explosiebestendige motoren, een reeks betrouwbare maatregelen goedkeuren om vonken, bogen en gevaarlijke hoge temperaturen te verhinderen, en kunnen veilig op explosie-gevaarlijke gebieden in Streek 2 werken.

(2) Brushless opwinding wordt goedgekeurd, met een roterende gelijkrichterschijf en een statisch opwindingskabinet, het systeem van de opwindingscontrole is betrouwbaar; de voorwaartse opwinding van de polariteitsmisstap is nauwkeurig, zonder effect; het opwindingssysteem heeft betrouwbare uit-van-stapbescherming en sterk re-stapt vermogen; het redelijke kringsontwerp, de lossingsweerstand produceert geen hitte tijdens het werk; de opwindingsstroom heeft een brede aanpassingswaaier.

(3) de synchrone machine, AC de opwekker en de roterende gelijkrichterschijf zijn coaxiaal. De gelijkrichterschijf wordt gevestigd tussen de belangrijkste motor en de opwekker of buiten de dragende zetel.

(4) de klasse van de bijlagebescherming is IP54.

(5) F-de rangisolatie wordt goedgekeurd, en de temperatuurstijging wordt beoordeeld volgens Van categorie B.

(6) verander de traditionele lagere waterkoeling in hogere waterkoeling, d.w.z., de waterkoeler wordt geplaatst op de bovenkant van de motor.

(7) een stijgen-veiligheids vochtbestendige verwarmer is geïnstalleerd, die in de dekking bij de bodem van de motor wordt bevestigd, en voor het verwarmen en vochtbestendig gebruikt wanneer de machine afsluiten is.

(8) kies de grondstoffen van uitstekende kwaliteit, en verlaat een grote marge voor elektro en mechanische berekeningen, die aan de temperatuurvereisten van operationele betrouwbaarheid en verhoogde veiligheidsmotoren kunnen voldoen.

(9) de volledige controlemaatregelen zijn geïnstalleerd; de belangrijkste kabeldoos is uitgerust met een stijgen-veiligheid zelf-in evenwicht brengt huidige transformator voor differentiële bescherming; de statorwinding wordt ingebed en de extra platina thermische weerstand, het graduatieaantal is Pt100; waterlekkage de controle wordt geplaatst Monitor de lekkage van de waterkoeler; instrument het ter plaatse van de temperatuurvertoning en de verre signaalterminal zijn respectievelijk geïnstalleerd op het glijden dragend op beide einden.

De explosiebestendige kenmerken van de motorstructuur

Vergeleken met gewone motoren, zijn de structurele kenmerken van explosiebestendige motoren hoofdzakelijk dat de respectieve contactoppervlakten tussen de basis en de einddekking, de kabeldoos, en de kabeldoosbodem en dekking als explosiebestendige oppervlakten worden geplaatst. Er is geen wezenlijk verschil tussen de explosiebestendige oppervlakte en de het koppelen oppervlakte van gewone motoren, maar om hogere het verzegelen vereisten te bereiken, wordt het het koppelen gebied vergroot (bijvoorbeeld, is het einde langer) en de het koppelen nauwkeurigheid wordt verbeterd. In dit deel, worden de maatregelen zoals het toepassen van dichtingsproduct en het toevoegen van rubberpakkingen goedgekeurd; bovendien moeten zijn kabeldoos en binnenkant van het omhulsel strak worden geïsoleerd, dat niet zeer opgemerkt door gewone motoren is. die het omhulsel het exploderen zodra de druk door de „explosie“ binnen de motor wordt gevormd, het materiaal in de basis gebruikte, einddekking, kabeldoos te verhinderen, moet enz. in sterkte in dikte hoog en groot zijn. En om druktest (over het algemeen een test van de waterdruk) voor deze delen uit te voeren, kunnen zij worden geassembleerd en worden gebruikt slechts nadat zij worden gekwalificeerd.

 Chemische explosiebestendige van de D-Type de luchtkoeler in drie stadia evaporatorr404a koude ruimte 0





Model Classificatie Qo bij

ApplicationTemp

Vinruimte

Caolingsoppervlakte

Alr

Stroom

Lucht

Werp

Verbinding Externe Asventilator Lawaai Elektrisch ontdooi
50Hz-R404A
SC2 Inham ourtlet Macht Dlameter Per Ventilator Lwa Rol Druppelpan
w mm m ³ /H m φ (mm) φ (mm) w skmm) T/min w a db (A) KW KW
Dl-2.1/10 2100 4.5 ≥0 10 1650 7 12 19 90 300 1380 90 0,25 54 1*0.6 0,6
Dl-3.1/15 3100 4.5 ≥0 15 2*1650 7 12 19 2*90 300 1380 90 0,25 54 1*0.9 0,9
Dl-4.1/20 4100 4.5 ≥0 20 2*1650 7 12 19 2*90 300 1380 90 0,25 54 1*1.3 1.3
Dl-5.2/25 5200 4.5 ≥0 25 2*2670 7 12 22 2*135 350 1360 135 0,3 58 2*1.2 1.2
Dl-8.3/40 8300 4.5 ≥0 40 2*3500 9 16 25 2*190 400 1370 190 0,5 60 2*1.4 1.4
Dl-11.5/55 11500 4.5 ≥0 55 2*3500 9 16 25 2*190 400 1370 190 0,5 60 2*14 1.4
Dl-16.7/80 16700 4.5 ≥0 80 2*4500 9 19 38 2*250 450 1380 250 0,55 62 2*1.5 1.5
Dl-22/105 22000 4.5 ≥0 105 2*4500 9 19 38 2*250 450 1380 250 0,55 62 2*1.5 1.5
Dl-25.8/125 25800 4.5 ≥0 125 2*4500 9 19 38 3*250 450 1380 250 0,55 62 2*2.1 2.1
Dl-33.6/160 33600 4.5 ≥0 160 3*4500 9 19 38 3*250 450 1380 250 0,55 62 2*2.4 2.4
Dl-38.7/185 38700 4.5 ≥0 185 3*4500 9 25 50 4*250 450 1380 250 0,55 62 2*3 3
Dl-44/210 44000 4.5 ≥0 210 4*4500 9 25 50 4*250 450 1380 250 0,55 62 2*3.2 3.2
Dl-52.9/260 52900 4.5 ≥0 260 4*9500 12 25 50 2*800 600 1350 800 1.5 73 5*2.7 2.7
Dl-67/330 67200 4.5 ≥0 330 3*9500 12 25 50 3*800 600 1350 800 1.5 73 5*3.3 3.3
Dl-85.6/450 85600 4.5 ≥0 450 3*9500 12 25 50 3*800 600 1350 800 1.5 73 5*3.5 3.5
Dd-1.4/7 1400 6 ≥-18 7 1650 7 12 19 90 300 1380 90 0,25 54 1*0.6 0,6
Dd-2.4/12 2400 6 ≥-18 12 2*1650 7 12 19 90 300 1380 90 0,25 54 1*0.9 0,9
Dd-3/15 3000 6 ≥-18 15 2*1650 7 12 19 2*90 300 1380 90 0,25 54 1*0.9 0,9
Dd-4.4/22 4400 6 ≥-18 22 2*2670 7 16 22 2*135 350 1360 135 0,3 58 2*1.2 1.2
Dd-6/30 6000 6 ≥-18 30 2*3500 9 16 25 2*190 400 1370 190 0,5 60 2*1.4 1.4
Dd-8/40 8000 6 ≥-18 40 2*3500 9 16 25 2*190 400 1370 190 0,5 60 2*1.4 1.4
Dd-12/60 12000 6 ≥-18 60 2*4500 9 19 38 2*250 450 1380 250 0,55 62 5*1.5 1.5
Dd-16/80 16000 6 ≥-18 80 2*4500 9 19 38 2*250 450 1380 250 0,55 62 5*1.5 1.5
Dd-20/100 20000 6 ≥-18 100 2*4500 9 19 38 3*250 450 1380 250 0,55 62 5*2.1 2.1
Dd-24/120 24000 6 ≥-18 120 3*4500 9 19 38 3*250 450 1380 250 0,55 62 5*2.4 2.4
Dd-28.2/140 28000 6 ≥-18 140 3*4500 9 25 50 4*250 450 1380 250 0,55 62 5*3 3
Dd-32/160 32000 6 ≥-18 160 4*4500 9 25 50 4*250 450 1380 250 0,55 62 5*3.2 3.2
Dd-40/200 40000 6 ≥-18 200 4*9500 12 25 50 2*800 600 1350 800 1.5 73 8*2.7 2.7
Dd-50/250 50000 6 ≥-18 250 2*9500 12 25 50 3*800 600 1350 800 1.5 73 8*3.3 3.3
Dd-60/300 60000 6 ≥-18 300 3*9500 12 25 50 3*800 600 1350 800 1.5 73 8*3.5 3.5
DJ-0.8/5 800 9 ≥-25 5 1650 7 12 19 90 300 1380 90 0,25 54 1*0.6 0,6
DJ-1.3/8 1300 9 ≥-25 8 2*1650 7 12 19 2*90 300 1380 90 0,25 54 1*0.9 0,9
DJ-1.8/10 1800 9 ≥-25 10 2*1650 7 12 19 2*90 300 1380 90 0,25 54 1*1.3 1.3
DJ-2.1/15 2100 9 ≥-25 15 2*2670 7 16 22 2*135 350 1360 135 0,3 58 2*1.2 1.2
DJ-4/20 4000 9 ≥-25 20 2*3500 9 16 25 2*190 400 1370 190 0,5 60 2*1.4 1.4
DJ-6/30 6000 9 ≥-25 30 2*3500 9 19 25 2*190 400 1370 190 0,5 60 2*1.4 1.4
DJ-8/40 8000 9 ≥-25 40 2*4800 9 19 38 2*250 450 1350 800 1.5 73 5*1.5 1.5
DJ-11/55 11000 9 ≥-25 55 2*4500 9 19 38 2*250 450 1380 250 0,55 62 2*1.4 1.4
DJ-14/70 14000 9 ≥-25 70 2*4500 9 19 38 3*250 450 1380 250 0,55 62 5*2.1 2.1
DJ-17/85 17000 9 ≥-25 85 3*4500 9 19 38 3*250 450 1380 250 0,55 62 5*2.4 2.4
DJ-20/100 20000 9 ≥-25 100 3*4500 9 25 50 4*250 450 1380 250 0,55 62 5*3 3
DJ-23/115 23000 9 ≥-25 115 4*4500 9 25 50 4*250 450 1380 250 0,55 62 5*3.2 3.2
DJ-28/140 28000 9 ≥-25 140 2*9500 12 25 50 2*800 600 1350 800 1.5 73 8*2.7 2.7
DJ-34/170 34000 9 ≥-25 170 3*9500 12 25 50 3*800 600 1350 800 1.5 73 8*3.3 3.3
DJ-42/210 42000 9 ≥-25 210 3*9500 12 25 50 3*800 600 1350 800 1.5 73 8*3.5 3.5

DL type voor Koude Opslag Temp=0°C, To=-7°C, Vin Space=4.5Mm

DD Type voor Koude Opslag Temp=-18°C, To=-7C, Vin Space=6.0Mm

DJType voor Koude Opslag Temp=-25°C, To=-7°C, Vin Space=9.0Mm



Chemische explosiebestendige van de D-Type de luchtkoeler in drie stadia evaporatorr404a koude ruimte 1





Model Afmetingen Gewichten
(netto)
Gewichten
(bruto)
Afvoerkanaal
H B T L E1 E2 F A w D
mm mm mm mm mm mm mm mm mm kg kg duim
Dl-2.1/10 440 720 310 260 530   85 90 300 21 26 3/4“
Dl-3.1/15 440 970 310 260 780   85 90 300 28 33 3/4“
Dl-4.1/20 440 1120 310 260 1080   85 90 300 43 48 3/4“
Dl-5.2/25 440 1120 380 330 1080   85 90 300 48 53 3/4“
Dl-8.1/40 560 1520 420 370 1250   95 90 300 60 65 3/4“
Dl-11.5/55 560 1520 420 370 1250   95 90 300 80 85 3/4“
Dl-16.7/80 660 1820 480 440 1550   95 90 300 142 147 1“
Dl-22/105 660 1820 480 440 1550   95 90 300 162 167 1“
Dl-25.8/125 660 2300 480 440 2030 660 95 90 300 205 210 1“
Dl-33.6/160 660 2720 480 440 2450 800 95 90 300 235 240 1“
Dl-38.7/185 660 3120 480 440 2850 1400 95 90 400 265 270 1“
Dl-44/210 660 3520 480 440 3250 1600 95 90 400 285 290 1“
Dl-52.9/260 860 2220 730 650 1950   95 90 300 315 320 2“
Dl-67/330 860 2720 730 650 2450 800 95 90 300 355 360 2“
Dl-85.6/450 860 3200 1000 650 2930 960 95 90 300 395 400 2“
Dd-1.4/7 440 720 310 260 530   85 90 300 21 26 3/4“
Dd-2.4/12 440 970 310 260 780   85 90 300 28 33 3/4“
Dd-3/15 440 1120 310 260 1080   85 90 300 43 48 3/4“
Dd-4.4/22 440 1120 380 330 1080   85 90 300 48 53 3/4“
Dd-6/30 560 1520 420 370 1250   95 90 300 60 65 3/4“
Dd-8/40 560 1520 420 370 1250   95 90 300 80 85 3/4“
Dd-12/60 660 1820 480 440 1550   95 90 300 142 147 1“
Dd-16/80 660 1820 480 440 1550   95 90 300 162 167 1“
Dd-20/100 660 2300 480 440 2030 660 95 90 300 205 210 1“
Dd-24/120 660 2720 480 440 2450 800 95 90 300 235 240 1“
Dd-28.2/140 660 3120 480 440 2850 1400 95 90 400 265 270 1“
Dd-32/160 660 3520 480 440 3250 1600 95 90 400 285 290 1“
Dd-40/200 860 2220 730 650 1950   95 90 300 315 320 2“
Dd-50/250 860 2720 730 650 2450 800 95 90 300 355 360 2“
Dd-60/310 860 3200 1000 650 2930 960 95 90 300 395 400 2“
DJ-0.8/5 440 720 310 260 530   85 90 300 21 26 3/4“
DJ-1.3/8 440 970 310 260 780   85 90 300 28 33 3/4“
DJ-1.8/10 440 1120 310 260 1080   85 90 300 43 48 3/4“
DJ-2.1/15 440 1120 380 330 1080   85 90 300 48 53 3/4“
DJ-4/20 560 1520 420 370 1250   95 90 300 60 65 3/4“
DJ-6/30 560 1520 420 370 1250   95 90 300 80 85 3/4“
DJ-8/40 660 1820 480 440 1550   95 90 300 142 147 1“
DJ-11/55 660 1820 480 440 1550   95 90 300 162 167 1“
DJ-14/70 660 2300 480 440 2030 660 95 90 300 205 210 1“
DJ-17/85 660 2720 480 440 2450 800 95 90 300 235 240 1“
DJ-20/100 660 3120 480 440 2850 1400 95 90 400 265 270 1“
DJ-23/115 660 3520 480 440 3250 1600 95 90 400 285 290 1“
DJ-28/140 860 2220 730 650 1950   95 90 300 315 320 2“
DJ-34/170 860 2720 730 650 2450 800 95 90 300 355 360 2“
DJ-42/210 860 3200 1000 650 2930 960 95 90 300 395 400 2“



Classificatie van explosiebestendige motoren

1, volgens het principe van de motor

kan in explosiebestendige asynchrone motoren, explosiebestendige synchrone motoren en explosiebestendige gelijkstroom-motoren worden verdeeld.

2, volgens de plaats van gebruik

kan in explosiebestendige die motoren in kolenmijnen worden gebruikt en explosiebestendige die motoren worden verdeeld in fabrieken worden gebruikt.

3. Volgens het principe van explosiebescherming

kan in vuurvaste motoren, verhoogde veiligheidsmotoren, positieve drukmotoren worden verdeeld, niet-vonkt motoren en stof explosiebestendige motoren.

4. Geclassificeerd door materiaal te steunen

Het kan in explosiebestendige motoren voor kolenmijntransportbanden, explosiebestendige motoren voor kolenmijnkrukken, explosiebestendige motoren voor rotsladers, explosiebestendige motoren voor lokale ventilators in kolenmijnen, explosiebestendige motoren voor kleppen, luide explosiebestendige motoren voor ventilators, explosiebestendige motoren voor schepen, explosiebestendige motoren voor kranen en metallurgie worden verdeeld de motor en het hydrogeneringsapparaat aangepast=wordt= met een verhoogde synchrone motor van de veiligheids brushless opwinding enz. Bovendien kan het ook volgens technische indicatoren zoals nominale spanning en efficiency, zoals explosiebestendige motoren met hoog voltage, hoog rendement explosiebestendige motoren, hoog-misstap explosiebestendige motoren, en hoog beginnende torsie explosiebestendige motoren worden geclassificeerd.

1. De explosiebestendige motoren worden over het algemeen gebruikt in brandbare en explosieve gelegenheden

2. Verzegelen van de explosiebestendige motorkabeldoos is beter dan dat van gewone motoren

3. Het minimumbeveiligingsniveau van explosiebestendige motoren is IP55, terwijl de gewone motoren IP23, IP44, IP54, IP55, en IP56 hebben, zodat kan het van de verschijning worden onderscheiden.

4. De explosiebestendige motor is een motor die in brandbare en explosieve plaatsen kan worden gebruikt, en het produceert geen elektrische vonken tijdens verrichting.

5. De vuurvaste explosiebestendige motor heeft een vuurvaste structuur. Wanneer een explosie binnen de motor voorkomt, wegens de bescherming van de vuurvaste structuur, zal de elektrische vonk niet van buiten motorshell ontsnappen, daardoor vermijdend het voorkomen van secundaire explosies.

6. De explosiebestendige motoren worden hoofdzakelijk gebruikt in kolenmijnen, aardolie en aardgas, de petrochemische en chemische industrieën. Bovendien wordt het ook wijd gebruikt in sectoren zoals textiel, metallurgie, stadsgas, vervoer, korrel en olieverwerking, papierfabricage, en geneeskunde.

7. Als hoofdmachtsmateriaal, worden de explosiebestendige motoren gewoonlijk gebruikt om pompen, ventilators, compressoren en andere transmissiemachines te drijven.



Chemische explosiebestendige van de D-Type de luchtkoeler in drie stadia evaporatorr404a koude ruimte 2Chemische explosiebestendige van de D-Type de luchtkoeler in drie stadia evaporatorr404a koude ruimte 3Chemische explosiebestendige van de D-Type de luchtkoeler in drie stadia evaporatorr404a koude ruimte 4Chemische explosiebestendige van de D-Type de luchtkoeler in drie stadia evaporatorr404a koude ruimte 5
