Semi-hermetische condensorunit met parallel rack 4NES-20Y-PR
Parallel rekontwerp met meerdere compressoren en ingebouwde redundantie: als één compressor onderhoud nodig heeft, blijven de andere koelen voor ononderbroken werking in de koelopslag.
20 pk (totaal)
Paardenkracht
-25°C tot +5°C
Temperatuurbereik
30600W @ -25°C
Koelcapaciteit
Productintroductie
De 4NES-20Y-PR is een premiumSemi-hermetische condensatie-eenheidontwikkeld door KUB Refrigeration Equipment Co., Ltd, ontworpen om uitzonderlijke koelprestaties te leveren voor commerciële en industriële koelopslagtoepassingen. Deze unit integreert een zeer efficiënte semi-hermetische zuigercompressor met een perfect op elkaar afgestemde luchtgekoelde condensor, waardoor een compacte maar krachtige koeloplossing ontstaat.
De 4NES-20Y-PR, vervaardigd in Shanghai, China, met meer dan 20 jaar expertise op het gebied van koeltechniek, combineert geavanceerde compressortechnologie met een robuuste constructie om een betrouwbare werking op lange termijn te garanderen. Elke unit ondergaat strenge fabriekstests, inclusief druktests, elektrische veiligheidscontroles en prestatievalidatie vóór verzending.
Kenmerken en kenmerken

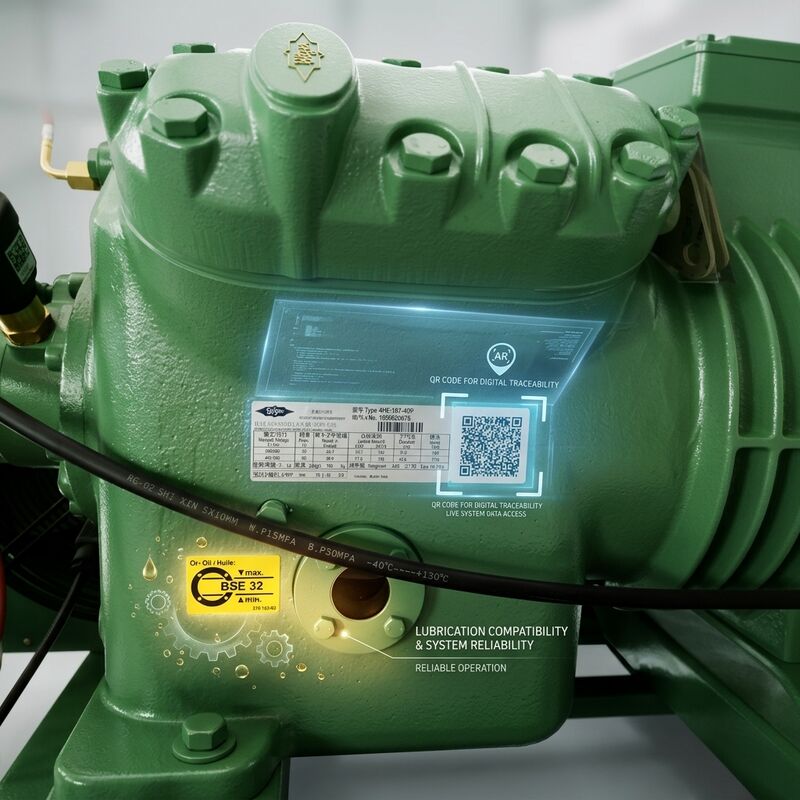

- Hoogefficiënte semi-hermetische compressor:Onderhoudsvriendelijk heen en weer bewegend ontwerp met nauwkeurig bewerkte componenten voor een langere levensduur en eenvoudig onderhoud ter plaatse.
- Geoptimaliseerd condensatorontwerp:Hoogefficiënte lamellenbuiscondensor met axiale ventilatoren met grote diameter zorgt voor superieure warmteafvoer en stabiele condensatiedruk.
- Meerlaagse veiligheidsbescherming:Geïntegreerde controller met faseverlies-/sequentiebeveiliging, hoge-/lagedrukuitschakelingen, oliedrukveiligheidsschakelaar en motoroverbelastingsbeveiliging.
- Brede koelmiddelcompatibiliteit:Ontworpen om met meerdere koelmiddelen te werken, waardoor flexibiliteit wordt geboden voor verschillende regionale vereisten en toepassingsbehoeften.
- Bediening met lage trillingen:Geoptimaliseerd massabalansontwerp met trillingsisolerende steunen zorgt voor een stille, stabiele werking, geschikt voor verschillende installatieomgevingen.
- In de fabriek vooraf opgeladen en getest:Het voorbekabelde bedieningspaneel, de voorziene aansluitingen en uitgebreide fabriekstesten minimaliseren de installatietijd ter plaatse.
- Weerbestendige constructie:Duurzaam gepoedercoat stalen frame en weerbestendige elektrische behuizing, geschikt voor installatie binnen en beschutte buiteninstallaties.
- Energiezuinige motor:Hoogefficiënte motor met breedbandkarakteristieken levert optimale prestaties bij zowel vollast als deellast.
Waarom kiezen voor KUB?
- 20+ jaar expertise:KUB is sinds 2000 gespecialiseerd in de productie van koelapparatuur en bedient klanten in meer dan 30 landen over de hele wereld.
- Strenge kwaliteitscontrole:Elke unit ondergaat uitgebreide fabriekstests, waaronder druktests, elektrische veiligheidsverificatie en prestatieruns bij volledige belasting.
- Wereldwijde certificeringen:Onze producten voldoen aan de CE-normen en voldoen aan de internationale koelveiligheids- en prestatie-eisen.
- Eén jaar uitgebreide garantie:Volledige dekking voor fabricagefouten met responsieve after-salesondersteuning en direct verkrijgbare reserveonderdelen.
- Aanpassingsvermogen:Ons technische team kan units aanpassen om te voldoen aan specifieke spannings-, koudemiddel- en toepassingsvereisten.
- Concurrentiewaarde:Fabrieksgerichte prijzen met hoogwaardige componentkwaliteit zorgen voor een uitzonderlijk investeringsrendement voor exploitanten van koelopslagruimtes.
- Snelle wereldwijde verzending:Een efficiënt logistiek netwerk zorgt voor tijdige levering aan havens over de hele wereld met professionele exportverpakkingen.
Technische specificaties
| Parameter | Specificatie |
|---|
| Model | 4NES-20Y-PR |
| Configuratie | Parallel rek met 3 compressoren |
| Compressoren | 4NES-14Y * 2 + 4PES-12Y * 1 |
| Totale paardenkracht | 20 pk |
| Individuele PK | 12 pk * 2 + 12 pk * 1 |
| Voeding | 380V/3PH/50Hz |
| Verdampingstemperatuurbereik | -25°C tot +5°C |
| Koelcapaciteit @ -25°C | 30600W |
| Koelcapaciteit @ -15°C | 42880W |
| Koelmiddel | R22 / R404a / R507 |
| Condensator | Luchtgekoeld, 4 * 400 mm axiale ventilatoren |
| Capaciteitscontrole | Gefaseerd (33%/66%/100% via compressorcycli) |
| Controlesysteem | Microprocessor met LCD-display |
| Oliebeheer | Individuele olieafscheiders + gemeenschappelijk reservoir |
| Zuigkop | 54 mm (2-1/8") |
| Vloeibare kop | 28 mm (1-1/8") |
| Netto gewicht | 520 kg |
| Afmetingen (L*B*H) | 2200 * 1100 * 1600 mm |
| Certificering | CE |
| Garantie | 1 jaar |
Toepassingen
Ontworpen voor grote koelopslagmagazijnen, voedselverwerkings- en distributiecentra, supermarktreksystemen, industriële installaties met 24/7 koelbehoefte en elke faciliteit die schaalbare, redundante koeling vereist met nultolerantie voor downtime.
Veelgestelde vragen
Vraag: Hoe werkt de redundantiefunctie?
A: Het rek heeft 3 onafhankelijke compressoren op een gemeenschappelijk frame. Als één compressor onderhoud nodig heeft, blijven de overige twee met een lagere capaciteit werken, zodat uw koelopslag koud blijft terwijl er reparaties worden uitgevoerd.
Vraag: Hoe wordt de capaciteit gecontroleerd?
A: De microprocessorcontroller schakelt de compressoren in en uit op basis van de zuigdruk. Bij lage belasting draait slechts 1 compressor (33%). Naarmate de belasting toeneemt, starten automatisch extra compressoren (66%, daarna 100%).
Vraag: Kunnen er later extra compressoren worden toegevoegd?
A: Het rekframe en de leidingkoppen bieden plaats aan extra compressorposities. Neem contact op met ons engineeringteam voor uitbreidingsmogelijkheden op basis van uw specifieke rackconfiguratie.
Vraag: Is de rackfabriek geassembleerd en getest?
A: Ja, elk parallel rack wordt vóór verzending in onze fabriek volledig gemonteerd, van leidingen voorzien, bedraad, op druk getest en onder belasting getest. Dit minimaliseert de installatietijd ter plaatse en het inbedrijfstellingsrisico.
Vraag: Welk onderhoud is nodig?
A: Routineonderhoud omvat controles van het oliepeil, vervanging van filter-droger, reiniging van de condensorbatterij en inspectie van de elektrische aansluitingen. Bij elke unit leveren wij een uitgebreid onderhoudsschema en een lijst met reserveonderdelen.
Verpakking en verzending
- Verpakking:Exportstandaard multiplex koffer/pallet met vochtbestendige verpakking en versterkte hoekbescherming.
- Verzendhaven:Sjanghai/Ningbo, China
- Levertijd:15-25 werkdagen na orderbevestiging, afhankelijk van configuratie en hoeveelheid.
