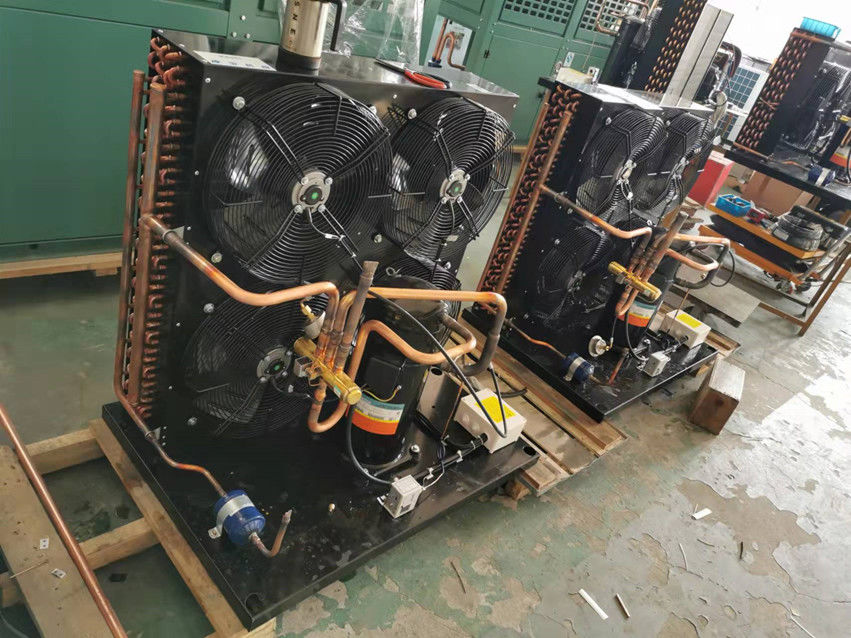

Het hete Materiaal van de Gas Ontdooiende Koeling R404a 1800W

Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xType | Compressor | Verleende naverkoop de Dienst | Ingenieurs beschikbaar aan de dienstmachines overzee |
---|---|---|---|
Koelmiddel | R404A | Het koelen Capaciteit | Van 1800W aan 95600W |
Voltage | 380v/3ph/50hz | Productnaam | bitzer condenserende eenheid |
Markeren | Het hete Materiaal van de Gas Ontdooiende Koeling,R404a Koelingsmateriaal,1800W koelingsmateriaal |
XJB - e-Semi het type van Reeksdoos - hermetische Condenserende Eenheden
1.Produc ription van t DE Sc:
Volgens eisen van markt, ontwerpen wij Th zijn nieuwe reeksen XJB - E op basis van XJB-reeks. Deze kenmerken de nieuwe reeksproducten doostype structuur met hermetische compressor en controledoos, die het compacte en prettige kijken, van toepassing is op koude vertoningsca ses, koude bergruimten, ijsproducenten enz. De ap plicable temperatuurwaaiers zijn: -5℃~ 15℃, -5℃~5℃ en -15~-25℃. Zij kunnen wijd in hotels, restaurants, geneesmiddelen, ltural agricu worden gebruikt, chemische industrieën al andere plaats waar de koude opslag nodig is. Eigenschappen van deze reeksproducten:
- ◆Elektrische compon werd ents toegevoegd op basis van oude XJB-reeks, met inbegrip van het condenseren van eenheid, hoofdcontroleraad, de controleraad van koude ruimtetemperaturen en verrichtingsraad. De de controleraad van koude ruimtetemperaturen en de verrichtingsraad zijn facultatief.
◆De hoofdcontroleraad kan beginnen/houdt compressor door systeem tegen het lage voltage, voor supermarkt, melkcontainer, water koelere enz. geschikt is. Als alle facultatieve inbegrepen, systeem compressor door temperaturen kan controleren., met functie van temperaturen. en ontdooiend adjustme nt. De volledige reeks van controlesysteem kan voor col. d room direct worden gebruikt, vereiste geen extra controlemechanisme.
◆Met multibescherming met inbegrip van fasebescherming, fasegebrek, over huidig, te constant begin van compressor, hoge lossingstemperaturen en systeem - lage temperaturen.
◆Met de regelgever van de ventilatorsnelheid, om het condenseren ventilatorac het cording aan het condenseren van temperaturen aan te passen.
◆Met verrichting tonen de gegevens functie, om verrichtingsstroom van compressor te controleren, lossingstemperaturen. en het condenseren temperaturen.
◆Met de functie van het systeemalarm. Wanneer de foutengevolgen, het systeem zullen maken piepergeluid alarmeren om gebruiker eraan te herinneren.
◆De verrichtingsraad kan temperaturen., het plaatsen, ontdooiende controle, de gegevens van het verrichtingssysteem het controleren en coldroom temperaturen tonen. alarmfuncties. Het kan behalve het condenseren van eenheden voor afstandsbediening worden geïnstalleerd.
3. Ma in c-ompone nts
①Compressor② olie het verwarmen van de de Eliminator④ Olie van de riem③ Trilling van de de Separator⑤ condensator ⑥ van de de ontvangers⑦ filter ⑧ vloeibaar het gezichtsglas
⑨van de de drukmaat van de solenoïdeklep ⑩ H/L van de de drukschakelaar mechanische van de de Oliedruk Lage de beschermingsolie/vloeibare accumulator
drukcontrole (voor compressor)
XJB03MB⋯XJB09MB.XJB02MBY⋯XJB06MBY .XJB04LBY⋯XJB06LBY:
Norm:①. ②. ⑤. ⑥. ⑦. ⑧. ⑩. ;
XJB10MB⋯XJB20MB.XJB09MBY⋯XJB14MBY .XJB09LBY⋯XJB14LBY:
Norm:①. ②. ⑤. ⑥. ⑦. ⑧. ⑩. ; Facultatief: ④.
XJB25MB⋯XJB30MB.XJB18MBY⋯XJB23MBY.XJB18LBY⋯XJB34LBY:
Norm:①. ②. ③. ④. ⑤. ⑥. ⑦. ⑧. ⑩. ; Facultatief:
Voor het condenseren van eenheden met hoofdcontrolemechanisme slechts, is standaard
4. Spe c ific tions
de Temperatuurreeks van 1.Medi um (Toepasselijk voor Te -5~-20℃):
1)R22 eenheden
Model | Xjb03mb-e | Xjb04mb-e | Xjb05mb-e | Xjb06mb-e | Xjb07mb-e | Xjb09mb-e | ||
Kamertemperatuur | -5℃~5℃ | |||||||
Voeding | 380V/3Ph/50Hz | |||||||
Compressormodel | 2des-3 | 2ces-4 | 4fes-5 | 4ees-6 | 4des-7 | 4ces-9 | ||
Condensator | Ventilator Qty | 1 | 1 | 1 | 1 | 1 | 1 | |
Ventilatorvoltage (v) | 220 | 220 | 220 | 220 | 220 | 220 | ||
Ventilatorinput (w) | 240 | 240 | 240 | 460 | 460 | 550 | ||
Cap.& input | Te-5℃ | GLB (w) | 7850 | 9660 | 10300 | 13100 | 15660 | 19290 |
input (w) | 2.97 | 3.65 | 3.83 | 4.9 | 5.8 | 7.22 | ||
Te-10c | GLB (w) | 6330 | 7820 | 8270 | 10540 | 12630 | 15610 | |
input (w) | 2.76 | 3.4 | 3.56 | 4.54 | 5.4 | 6.72 | ||
Te-15℃ | GLB (w) | 5040 | 6250 | 6540 | 8360 | 10400 | 12460 | |
input (w) | 2.53 | 3.12 | 3.25 | 4.14 | 4.94 | 6.16 | ||
Gasdia. (mm) | 22 | 22 | 22 | 28 | 28 | 28 | ||
Vloeibare dia. (mm) | 12 | 12 | 12 | 12 | 12 | 12 | ||
totale grootte | L (mm) | 967 | 967 | 967 | 967 | 967 | 967 | |
w (mm) | 675 | 675 | 675 | 825 | 825 | 825 | ||
H (mm) | 815 | 815 | 815 | 1035 | 1035 | 1035 | ||
Installeer slzes (AxB) (mm) | 570×635 | 570×635 | 570×635 | 570×785 | 570×785 | 570×785 |
Model | Xjb12mb-e | Xjb15mb-e | Xjb20mb-e | Xb25mb-e | Xjb30mb-e | ||
Kamertemperatuur | -5℃~5℃ | ||||||
Voeding | 380V/3Ph/50Hz | ||||||
compressormodel | 4TES12 | 4PES-15 | 4nes-20 | 4HE-25 | 4GE-30 | ||
Condensator | Ventilator Qty | 2 | 2 | 2 | 2 | 2 | |
Ventilatorvoltage (v) | 220 | 220 | 220 | 220 | 220 | ||
Ventilatorinput (w) | 460×2 | 460×2 | 550×2 | 780×2 | 780×2 | ||
Cap.& input | Te-5℃ | GLB (w) | 25200 | 28800 | 34000 | 45400 | 52600 |
input (w) | 8.83 | 10.05 | 11.81 | 15.86 | 18.28 | ||
Te-10℃ | GLB (w) | 20200 | 23000 | 27200 | 36400 | 42400 | |
input (w) | 8.15 | 9.23 | 10.88 | 14.66 | 16.93 | ||
Te-15℃ | GLB (w) | 15920 | 17990 | 21400 | 28800 | 33600 | |
input (w) | 7.39 | 8.32 | 9.86 | 13.33 | 15.44 | ||
Pijp | Gasdla. (mm) | 35 | 42 | 42 | p54 | 54 | |
Vloeibare dia. (mm) | 16 | 16 | p22 | p22 | 22 | ||
totale grootte | L (mm) | 1354 | 1354 | 1870 | 1870 | 1870 | |
w (mm) | 825 | 825 | 925 | 925 | 925 | ||
H (mm) | 1235 | 1235 | 1235 | 1235 | 1235 | ||
lnstall grootte (A×B) (mm) | 950×785 | 950x785 | 755x885 | 755×885 | 755×885 |
Opmerking: 1) boven gegevens in de omstandigheden van Omringende Temperaturen. 32 ℃, het condenseren temperaturen .45℃;
2)Al ventilatormotor voor evaporator zou met voeding 220V AC moeten.
Model | Xb02mby-e | Xb03mby-e | Xb04mby-e | Xbo5mby-e | Xbo6mby-e | ||
Kamertemperatuur | -5℃~5℃ | ||||||
Voeding | 380V/3Ph/50Hz | ||||||
Compressormodel | 2DES-2Y | 2CES-3Y | 4EES-4Y | 4DES-5Y | 4CES-6Y | ||
Condensator | Ventilator Qty | 1 | 1 | 1 | 1 | 1 | |
Ventilator VoltageV) | 220 | 220 | 220 | 220 | 220 | ||
Ventilatorinput (w | 240 | 240 | 460 | 460 | 550 | ||
Cap.& input | Te-Sc | GLB (w) | 7770 | 9590 | 13220 | 15800 | 19150 |
input (w) | 3.41 | 4.16 | 5.76 | 6.8 | 8.13 | ||
Te-10℃ | GLB (w) | 6220 | 7700 | 10560 | 12610 | 15250 | |
input (w) | 3.13 | 3.84 | 5.34 | 6.3 | 7.51 | ||
Te-15℃ | GLB (w) | 4900 | 6100 | 8330 | 9940 | 11980 | |
input (w) | 2.84 | 3.5 | 4.87 | 5.75 | 6.82 | ||
Pijp | Gasdia. (mm) | 22 | 22 | 28 | 28 | 28 | |
Vloeibare dia. (mm) | 12 | 12 | 12 | 12 | 12 | ||
Totale grootte | L (mm) | 967 | 967 | 967 | 967 | 967 | |
w (mm) | 675 | 675 | 825 | 825 | 825 | ||
H (mm) | 815 | 815 | 1035 | 1035 | 1035 | ||
Installeer grootte (A×B) (mm) | 570x635 | 570x635 | 570×785 | 570x785 | 570x785 |
Model | Xjbo9mby-e | Xjb12mby-e | Xjb14mby-e | Xb18mby-e | Xjb23mby-e | ||
Kamertemperatuur | -5℃~5℃ | ||||||
Voeding | 380V/3Ph/50Hz | ||||||
compressormodel | 4TES-9Y | 4PES-12Y | 4NES-14Y | 4HE-18Y | 4GE-23Y | ||
Condensator | Ventilator Qty | 2 | 2 | 2 | 2 | 2 | |
Ventilatorvoltage (v) | 220 | 220 | 220 | 220 | 220 | ||
Ventilatorinput (w) | 460×2 | 460×2 | 550×2 | 780×2 | 780×2 | ||
Cap.& input | Te-5c | GLB (w) | 24200 | 27600 | 32900 | 44200 | 51000 |
input (w) | 10.18 | 11.29 | 13.63 | 18.39 | 22 | ||
Te-10℃ | GLB (w) | 19160 | 21800 | 26100 | 35400 | 41100 | |
Input (w) | 9.28 | 10.27 | 12.48 | 16.89 | 20.1 | ||
Te-15℃ | GLB (w) | 14960 | 16850 | 20300 | 28000 | 32600 | |
input (w) | 8.32 | 9.17 | 11.23 | 15.3 | 18.21 | ||
Pijp | Gasdia. (mm) | 35 | 35 | 35 | 42 | 54 | |
Llqulddla. (mm) | 16 | 16 | 22 | 22 | 22 | ||
Totale grootte | L (mm) | 1354 | 1354 | 1870 | 1870 | 1870 | |
w (mm) | 825 | 825 | 925 | 925 | 925 | ||
H (mm) | 1235 | 1235 | 1235 | 1235 | 1235 | ||
Installeer grootte (A×B) (mm) | 950×785 | 950×785 | 755x885 | 755×885 | 755x885 |
Opmerking: 1) boven gegevens in de omstandigheden van Omringende Temperaturen. 32 ℃, het condenseren temp.45 ℃;
2)Al ventilatormotor voor porator van Eva zou met voeding 220V AC moeten.
Model | Xjb04lby-e | Xjbo5lby-e | Xjbo6lby-e | Xjbo9lby-e | Xjb12lby-e | Xjb14lby-e | ||
Kamertemperatuur | -15℃~-30℃ | |||||||
Macht supplv | 380V/3Ph/50 Herz | |||||||
Co-mpressormodel | 4EES-4Y | 4DES-5Y | 4CES-6Y | 4TES9Y | 4PES-12Y | 4NES-14Y | ||
Condensator | Ventilator Qty | 1 | 1 | 1 | 1 | 1 | 1 | |
Ventilatorvoltage (v) | 220 | 220 | 220 | 220 | 220 | 220 | ||
Ventilatorinput (w) | 240 | 240 | 240 | 550 | 550 | 550 | ||
Te-25℃ | GLB (w) | 4940 | 5900 | 7040 | 8620 | 9500 | 11700 | |
input (w) | 3.84 | 4.55 | 5.36 | 6.35 | 6.88 | 8.58 | ||
Te-30°℃ | GLB (w) | 3690 | 4400 | 5220 | 6310 | 6830 | 8550 | |
input (w) | 3.32 | 3.94 | 4.61 | 5.38 | 5.74 | 7.24 | ||
Te-35℃ | GLB (w) | 2680 | 3200 | 3760 | 4460 | 4710 | 6030 | |
input (w) | 2.8 | 3.34 | 3.89 | 4.46 | 4.64 | 5.94 | ||
Te-40℃ | GLB (W) | 1880 | 2250 | 2610 | 3000 | 3060 | 4060 | |
input (w) | 2.3 | 2.76 | 3.2 | 3.61 | 3.62 | 4.72 | ||
Pijp | Gasdia. (mm) | 28 | 28 | 28 | 35 | 35 | 35 | |
Vloeibare dia. (mm) | 12 | 12 | 12 | 16 | 16 | 22 | ||
Totale grootte | L (mm) | 967 | 967 | 967 | 967 | 967 | 967 | |
w (mm) | 675 | 675 | 675 | 825 | 825 | 825 | ||
H (mm) | 815 | 815 | 815 | 1235 | 1235 | 1235 | ||
Installeer grootte (A×B) (mm) | 570×635 | 570×65 | 570×635 | 570×785 | 570×785 | 570×785 |
Model | Xjb18lby-e | Xjb23lby-e | Xjb28lby-e | Xjb34lby-e | ||
Kamertemperatuur | -15℃ ~-30 c | |||||
Voeding | 380V/3Ph/50 Herz | |||||
Compressormodel | 4HE-18Y | 4GE-23Y | 6HE-28Y | 6GE-34Y | ||
Condensator | Ventilator Qty | 2 | 2 | 2 | 2 | |
Ventilatorvoltage (v) | 220 | 220 | 220 | 220 | ||
Ventilator lnput (w) | 460×2 | 460×2 | 550×2 | 780×2 | ||
Te-25℃ | GLB (w) | 16690 | 19670 | 23500 | 29700 | |
Input (w) | 12 | 14.27 | 17.13 | 21.8 | ||
Te-30℃ | GLB (w) | 12450 | 14820 | 17760 | 22600 | |
input (w) | 10.35 | 12.33 | 14.78 | 18.95 | ||
Te-35℃ | GLB (W) | 900o | 10870 | 12980 | 16680 | |
Input (w) | 8.75 | 10.46 | 12.46 | 16.19 | ||
Te-4o℃ | GLB (w) | 6220 | 7690 | 9070 | 11910 | |
input (w) | 7.23 | 8.71 | 10.22 | 13.56 | ||
Pijp | Gasdia. (mm) | 42 | 42 | 54 | 54 | |
Vloeibare dia. (mm) | 22 | 22 | 22 | 22 | ||
Totale grootte | L (mm) | 1354 | 1354 | 1870 | 1870 | |
w (mm) | 825 | 825 | 925 | 925 | ||
H (mm) | 1235 | 1235 | 1235 | 1235 | ||
Installeer grootte (A×B) (mm) | 950×785 | 950×785 | 755×885 | 755x885 |
Opmerking: 1) boven gegevens in de omstandigheden van Omringende Temperaturen. 32 ℃, het condenseren temp.45 ℃;
2)Al ventilatormotor voor evaporator zou met voeding 220V AC moeten.
